WPSmart im Bestand Fraunhofer ISE

Haus Bild
Das Gebäude
Baujahr: 1930
Zustand: s. Erläuterung
Typ: freistehendes Haus
Beheizte Wohnfläche: 180 m2
Heizwärmeverbrauch:
90 kWh
m2a
Anzahl der Bewohner: 3
Die Heizungsanlage
Wärmeerzeuger: Wärmepumpe, Elektroheizstab
Wärmequelle: Erdwärmesonden
Heizleistung der Wärmepumpe: 8 kW (B0/W35)
Wärmeübergabesystem: Fußbodenheizung und Radiatoren
Erläuterungen

In dem 1930 errichten Gebäude wurden (überwiegend 1999/2000) umfängliche Sanierungsmaßnahmen durchgeführt. Im Zuge des Dachausbaus wurden Fenster eingebaut und eine 16 cm starke Dämmschicht aus Steinwolle angebracht. Die Außenwände wurden mit 10 cm, die Bodenplatte mit 15 cm Styropor gedämmt. Darüber hinaus wurden die Fenster ausgetauscht und eine Zweifach-Wärmeschutzverglasung eingesetzt. Die Wärmepumpe hat eine mit Holz und Kohle befeuerte Etagenheizung abgelöst. Zur Wärmeübergabe an den Raum wurden eine Fußbodenheizung im Erdgeschoss verlegt und Radiatoren im nun ausgebauten Dachgeschoss installiert. Durch die vorgenommenen Sanierungsmaßnahmen lagen die von der Wärmepumpe erbrachten Heizkreistemperaturen im Mittel bei 40 °C und maximal bei 43 °C. Die Fußbodenheizung ist über eine Beimischschaltung am Pufferspeicher angeschlossen, womit der Heizungsvorlauf mit geringeren Temperaturen betrieben werden kann. Da es sich um ein Kompaktgerät handelt, konnten die Temperaturen zur Beladung des Trinkwasserspeichers nicht gemessen werden. Der Heizstab wurde bis Oktober 2018 nicht nennenswert eingesetzt.

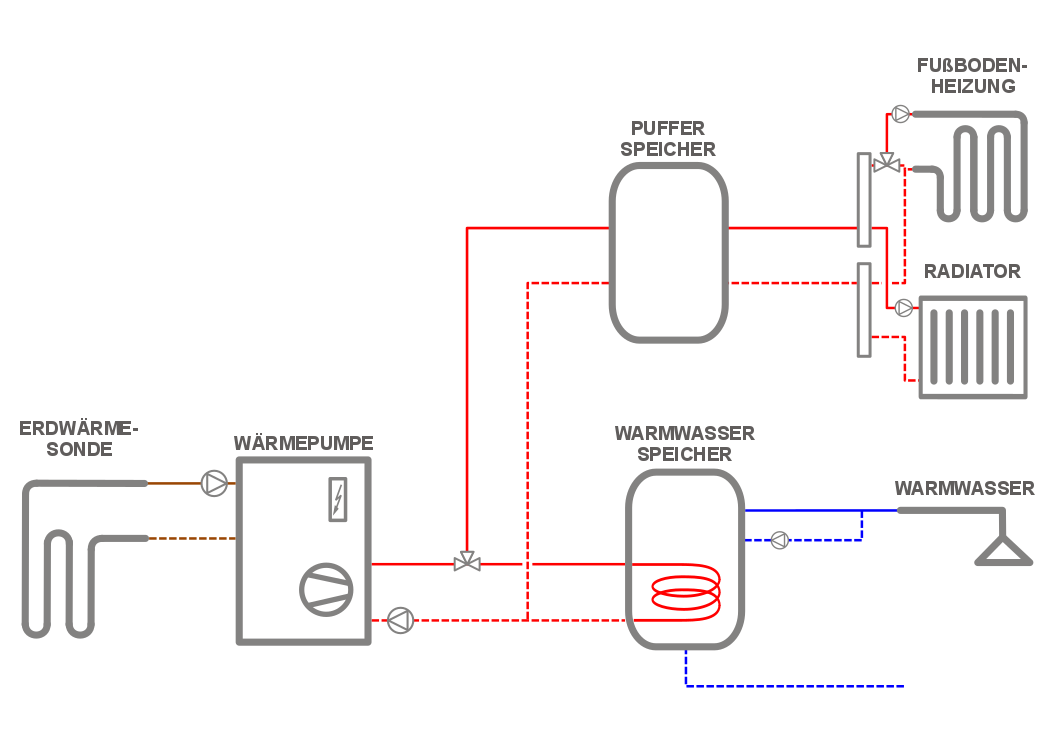

Aktive Anlagenschema mit Tageswerten Anlagenschema Bild
Anlagenschema Bild
Die Effizienz für den Zeitraum: Charts Max

Die Betriebskosten

Betriebskosten im Jahr

Durchschnittliche Betriebskosten im Monat


Die Stromkosten beinhalten sowohl Warmwasserbereitung als auch Raumheizung.
Die Technologie im Vergleich

Annahmen und Quellen

Nachfolgende Kennwerte beziehen sich auf den Endenergieeinsatz. Die Umrechnung auf die Nutzenergie erfolgt für die Wärmepumpe über die ermittelte Arbeitszahl. Für die fossilen Erzeuger werden Jahresnutzungsgrade von 90% (Gaskessel) bzw. 80% (Ölkessel) angenommen.

CO2äq (CO2-Äquivalente)*: Strom 531 g/kWh; Erdgas 243 g/kWh; Heizöl 311g/kWh

PE (Primärenergie)**: Strom 1,8; Erdgas 1,1; Heizöl 1,1

*GEMIS 4.94

**EnEV 2016
