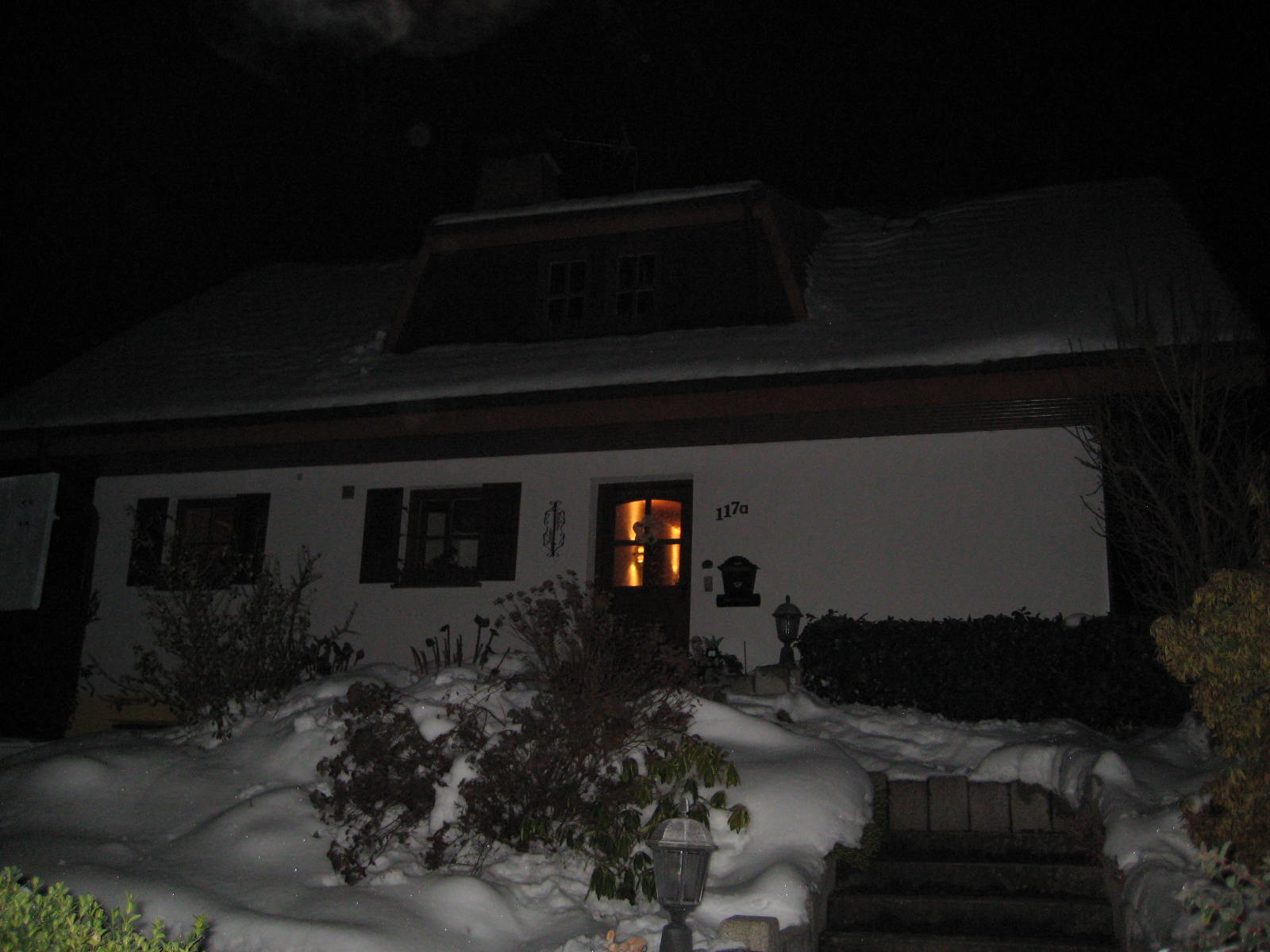

  Das Haus


  beheizte Wohnfläche:    138 m²

  Gebäudenutzfläche AN:  k.A.

  Heizwärmebedarf:          145 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:    5


  Die Heizanlage


  Heizleistung (A2/W35):  11 kW

  Wärmequelle:                Außenluft

  Wärmeverteilung:           Fußbodenheizung

  zusätzl. Wärmeerzeuger: Schwedenofen
                                        in Wohnzimmer

  Anlagenbeschreibung



Die Wärmepumpe nutzt Außenluft als Wärmequelle und ist im Gebäude aufgestellt. Das Gerät dient sowohl zur Gebäudebeheizung als auch zur Trinkwassererwärmung.
Der Trinkwasserspeicher hat ein Volumen von 360L. Im Heizkreissystem ist ein Pufferspeicher (700L) installiert, der parallel zur Wärmepumpe angeschlossen.
Die Beheizung der Räume erfolgt mittels Fußbodenheizung, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Eine elektrische Zusatzheizung ist in der Wärmepumpe installiert.


Ergebnisbeschreibung




Die Effizienz von rund 2,9 im Jahr 2010 spiegelt den Durchschnittswert von 2,9 bei Luft-Anlagen wieder. Der Anteil des Ventilators mit knapp 8 % am elektrischen Gesamtenergiebedarf liegt oberhalb des Durchschnitts von 7 % und hat somit nur einen geringen negativen Einfluss auf die Arbeitszahl. Als positiv für die Effizienz ist die nicht vorhandene Heizstabaktivität zu bewerten. Der Trinkwasseranteil liegt für 2010 mit rund 11 % unter dem Durchschnitt von 19 % und trägt somit positiv zur Effizienz der Anlage, aufgrund des geringeren benötigten Temperaturniveaus für Heizwärmebereitstellung bei.

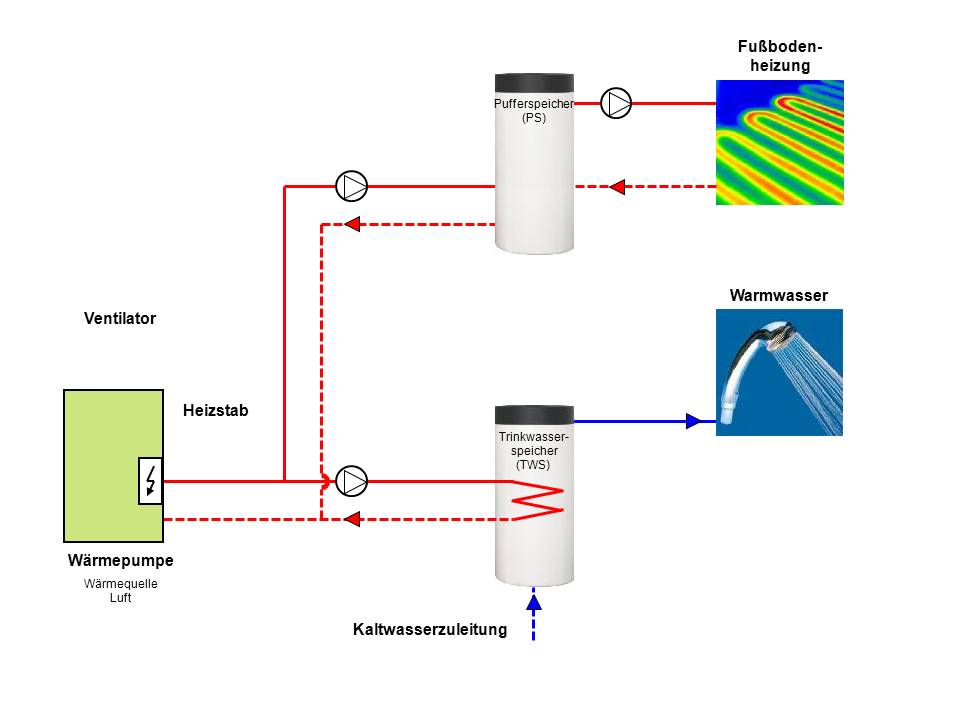

anlagenschema klicken Sie auf das Bild um die aktuellen Werte zu sehen

Energiebilanz und Arbeitszahlen:

2008

2009

2010

2011

2012

2013

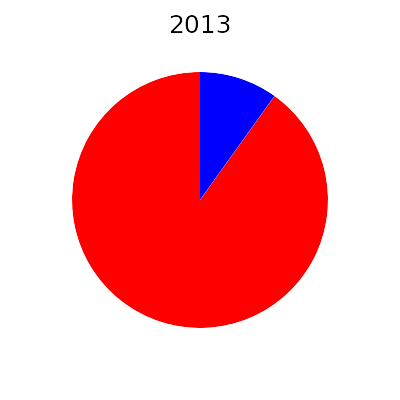

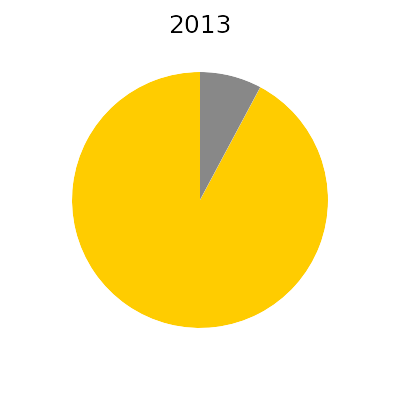

gelb Wärmepumpe (Verdichter & Steuerung) grau Ventilator schwarz Heizstab

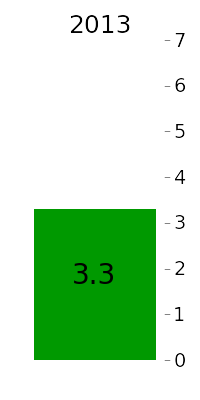

rot Heizung blau Warmwasser gruen Arbeitszahl

strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außenluft                          Heizkreis                           Ladekreis TWS
