  das Haus

Definitionen und Erläuterungen

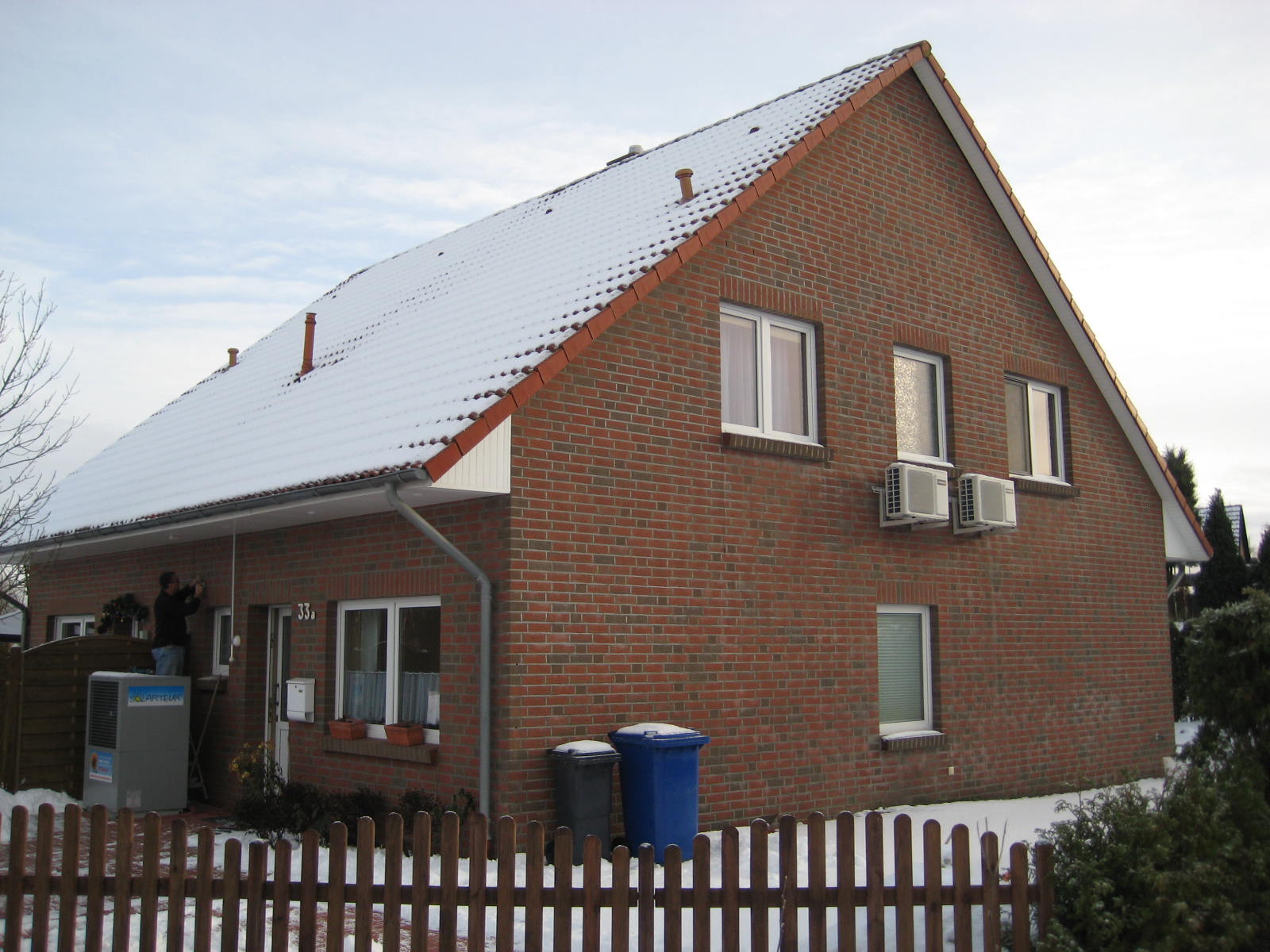

  Das Haus


  beheizte Wohnfläche:    101 m²

  Gebäudenutzfläche AN: 104 m²

  Heizwärmebedarf:          69 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:    1


  Die Heizanlage


  Heizleistung (A2/W35)*: 8 kW

  Wärmequelle:               Außenluft

  Wärmeverteilung:          Fußbodenheizung
                                     und Radiatoren

  Anlagenbeschreibung



Die Wärmepumpe nutzt Außenluft als Wärmequelle und ist außerhalb des Gebäudes aufgestellt. Das Gerät dient sowohl zur Gebäudebeheizung als auch zur Trinkwassererwärmung. Im Vorlauf des Heizkreises ist ein Heizungsspeicher (100L) installiert. Die Beheizung der Räume erfolgt mittels Fußboden- und Radiatorenheizungen. Der Trinkwasserspeicher (290L) wird von der Wärmepumpe über einen innenliegenden Rohrwärmetauscher beheizt. In der Wärmepumpenanlage ist keine elektrische Zusatzheizung installiert.


  Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,1 im mittleren Bereich aller vermessenen Außenluft-Anlagen (Durchschnittswert: 3,0). Ebenso die Betriebstemperaturen der Wärmesenke: die mittleren Temperaturen spiegeln mit 33,5°C im Heizkreis und mit 47,5°C bei der Beladung des Trinkwasserspeichers nahezu den Durchschnitt wieder.
Von der bereitgestellten Wärme dient 86% zur Raumheizung und entsprechend 14% zur Erwärmung des Trinkwassers (Durchschnitt 78% bzw 22%).
Diese Wärmepumpenanlage gehört mit einer Wärmepumpen-Betriebszeit von 880 h/a zu den 10% der Anlagen mit den geringsten Betriebszeiten (Durchschnittswert aller Anlagen: 1700 h/a). Der Heizstab war nicht in Betrieb.
Der Ventilator hat mit einem Anteil von 5,9% am Gesamtenergiebezug der Wärmepumpe (ohne Heizstab) einen durchschnittlichen Elektroenergiebedarf.

  *ermittelt nach DIN EN 14511

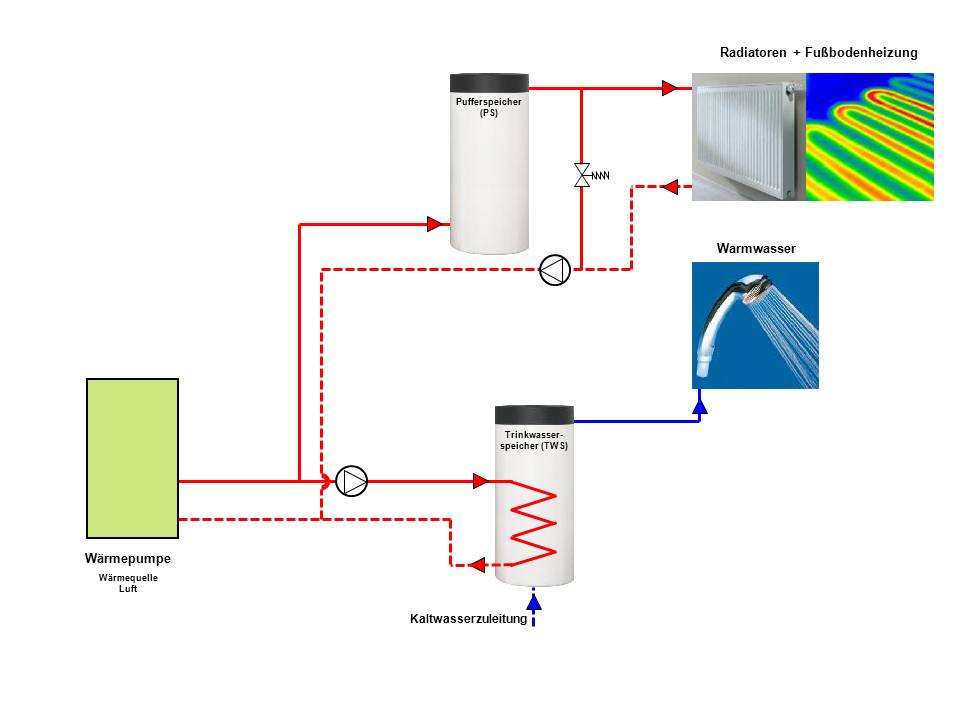

anlagenschema Klicken Sie auf das Bild um die aktuellen Werte zu sehen

Energiebilanz und Arbeitszahlen:

2010

2011

2012

2013

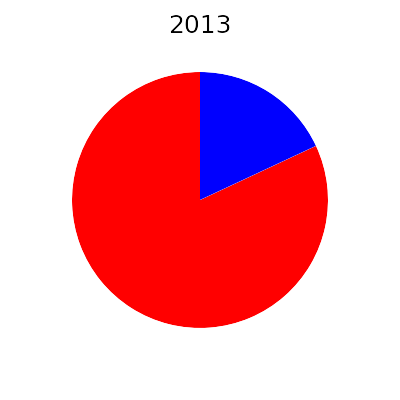

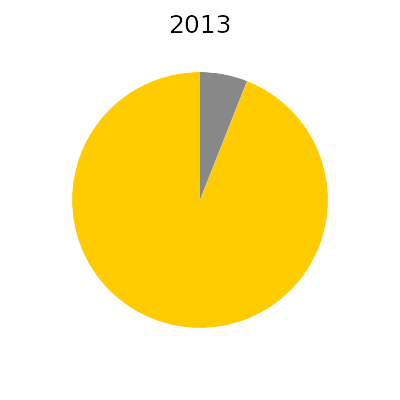

gelb Wärmepumpe (Verdichter & Steuerung) grau Ventilator

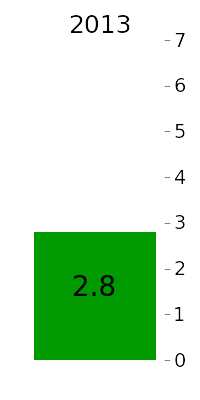

rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
Klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außentemperatur               Heizkreis                           Ladekreis TWS
