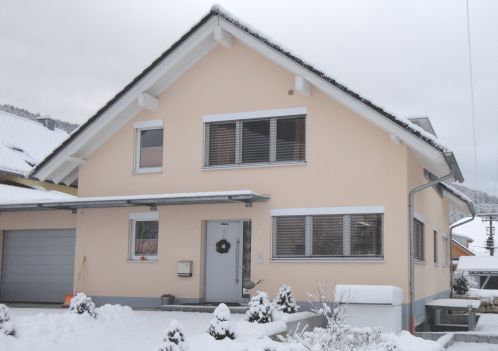

  Das Haus


  beheizte Wohnfläche:      196 m²

  Gebäudenutzfläche (AN):  306 m²

  Heizwärmebedarf:            43 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:      3-4


  Die Heizanlage


  Heizleistung (A2/W35)*:  11 kW

  Wärmequelle:                Außenluft
                                      und Abluft

  Wärmeverteilung:           Fußbodenheizung


  Anlagenbeschreibung



Die Heizungswärmepumpe nutzt Außenluft als Wärmequelle und ist außerhalb des Gebäudes aufgestellt. Die Beheizung der Räume erfolgt mittels Fußbodenheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Im Heizungskreis ist ein Pufferspeicher (200L) in Parallelschaltung installiert.
Die Trinkwassererwärmung erfolgt mit einer zweiten Wärmepumpe (rund 1,5kW Heizleistung), dessen Kondensator direkt in dem Trinkwasserspeicher (300L) eingebaut ist. Als Wärmequelle nutzt diese Wärmepumpe Abluft. Die Verwendung von Abluft als Wärmequelle schafft aufgrund der höheren Lufttemperaturen gegenüber Außenlufttemperaturen bessere Voraussetzungen für die Effizienz der Anlage.
In der Heizungswärmepumpe ebenso wie im Trinkwasserspeicher ist jeweils eine elektrische Reserveheizung eingebaut.



Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,2 leicht über dem Durchschnittswert der vermessenen Außenluft-Anlagen von 3,0.
Die Heizungs-Wärmepumpe wird im Mittel mit einer Wärmesenken-Temperatur (Pufferspeicher) von 31°C betrieben (Durchschnitt 33°C). Dies wirkt sich tendenziell günstig auf die Arbeitszahl aus. Die Heizungswärmepumpe stellt mehr als das 10fache der Wärmemenge der Trinkwasserwärmepumpe bereit: Der Anteil der zur Trinkwassererwärmung genutzten Wärmemenge an der Gesamtwärmemenge beträgt 8% (Durchschnitt 22%).
Die Ventilatoren haben zusammen mit einem Anteil von 11,2% am Gesamtenergiebezug der beiden Wärmepumpen (ohne Heizstab) einen hohen Elektroenergiebedarf (Durchschnitt 6,0%).
Im betrachteten Jahr waren die Heizungswärmepumpe 1860h und die Trinkwasserwärmepumpe 3420h in Betrieb. Der Heizstab der Heizungswärmepumpe stellte 0,5% der gesamten Wärmemenge zur Verfügung, während der Heizstab der Trinkwasserpumpe nicht in Betrieb ging (Durchschnitt 1,2%).



  * ermittelt nach EN 14511

anlagenschema klicken Sie auf das Bild um die aktuelle Werte zu sehen

Energiebilanz und Arbeitszahlen:

2008

2009

2010

2011

2012

2013

2014

2015

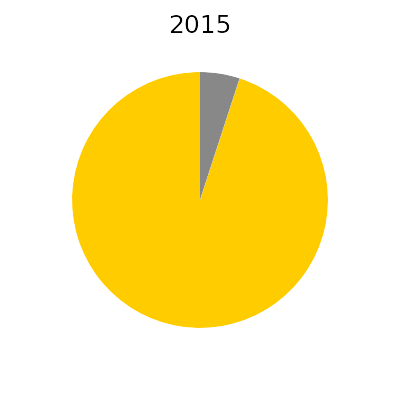

gelb WP1 & WP2 (Verdichter + Steuerung) grau Ventilator WP1 & WP2 schwarz Heizstäbe

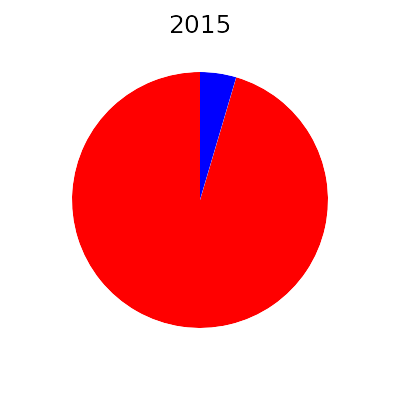

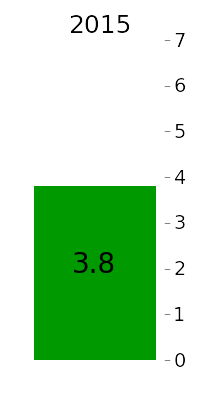

rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außenluft                          Heizkreis                           Trinkwasser
