  das Haus

Definitionen und Erläuterungen

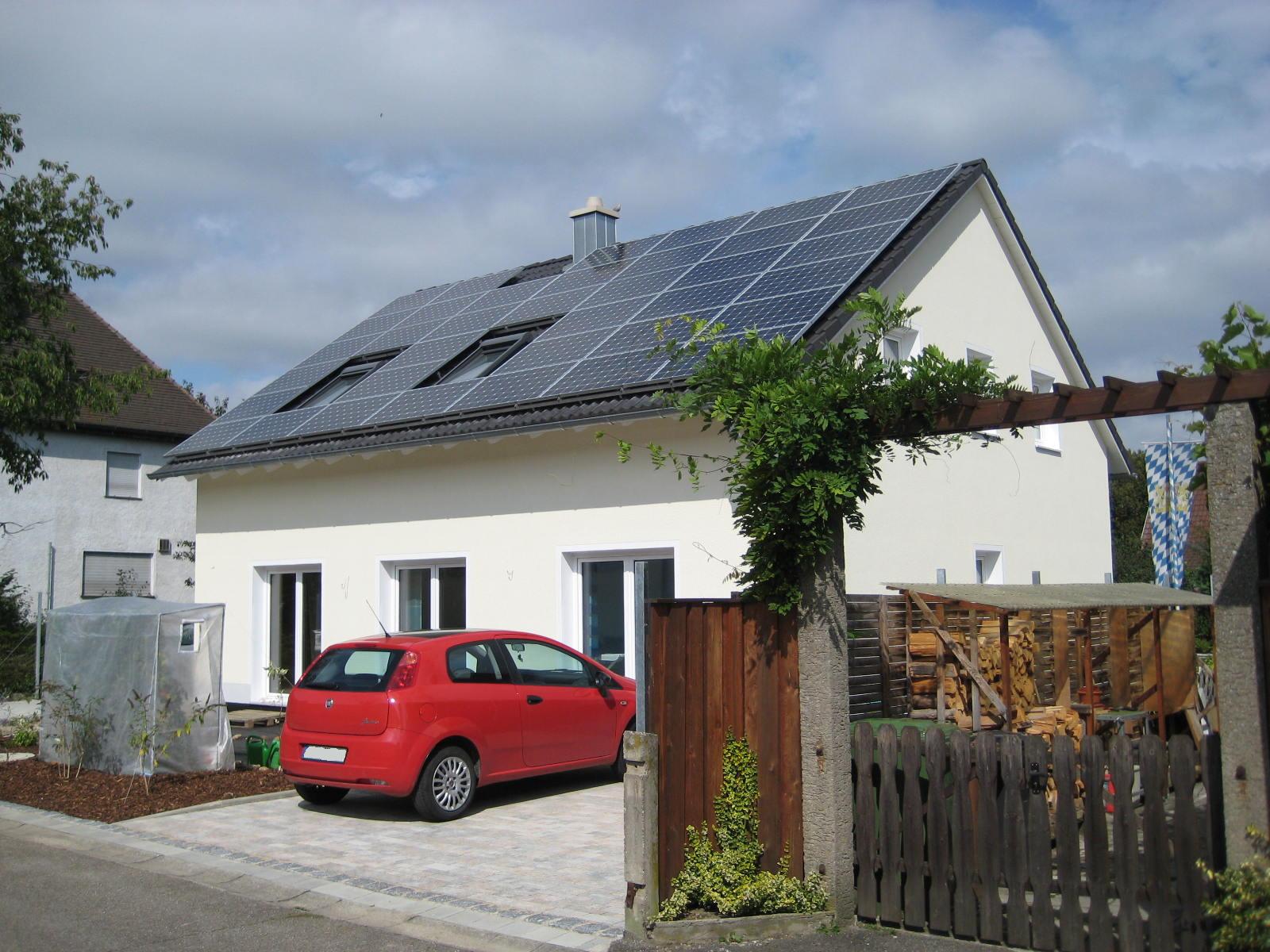

  Das Haus


  beheizte Wohnfläche:  129 m²

  Heizwärmebedarf:        14,18 kWh/(m²a)

  Anzahl der Bewohner:  3


  Die Heizanlage


  Heizleistung (A2/W35)*: 8,4 kW

  Wärmequelle:               Außenluft

  Wärmeverteilung:          Fußbodenheizung


  Anlagenbeschreibung



Die Wärmepumpe nutzt Außenluft als Wärmequelle und ist außerhalb des Gebäudes aufgestellt. Das Gerät dient sowohl zur Gebäudebeheizung als auch zur Trinkwassererwärmung. Im Vorlauf des Heizkreises ist ein Heizungsspeicher (70L) installiert. Die Beheizung der Räume erfolgt mittels Fußbodenheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Der Trinkwasserspeicher (200L) wird von der Wärmepumpe über einen innenliegenden Rohrwärmetauscher beheizt. In der Wärmepumpe ist eine elektrische Zusatzheizung installiert.

Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,1 im mittleren Bereich aller vermessenen Außenluft-Anlagen (Durchschnitt: 3,0).
Günstig auf die Effizienz dieser Wärmepumpenanlage wirken sich die mittleren Temperaturen im Heizkreis (29,5C) und zur Beladung des Trinkwasserspeichers (46C) aus, die rund 3,5K bzw 1K geringer als der jeweilige Durchschnittswert aller Anlagen liegen.
Der Anteil der zur Trinkwassererwärmung genutzten Wärmemenge an der Gesamtwärmemenge liegt mit 17% im mittleren Bereich der untersuchten Anlagen (Durchschnittswert: 22%).
Im betrachteten Jahr war die Wärmepumpe 1270h in Betrieb (Durchschnitt: 1700h/a).
Der Elektroenergiebedarf des Ventilators liegt mit einem Anteil von 4,0% am Gesamtenergiebezug der Wärmepumpe (ohne Heizstab) im Mittelfeld (Durchschnitt: 6%).
Der Heizstab der Wärmepumpe stellte 0,2% der gesamten Wärmemenge zur Verfügung (Durchschnitt: 1,2%).



  *ermittelt nach DIN EN 14511

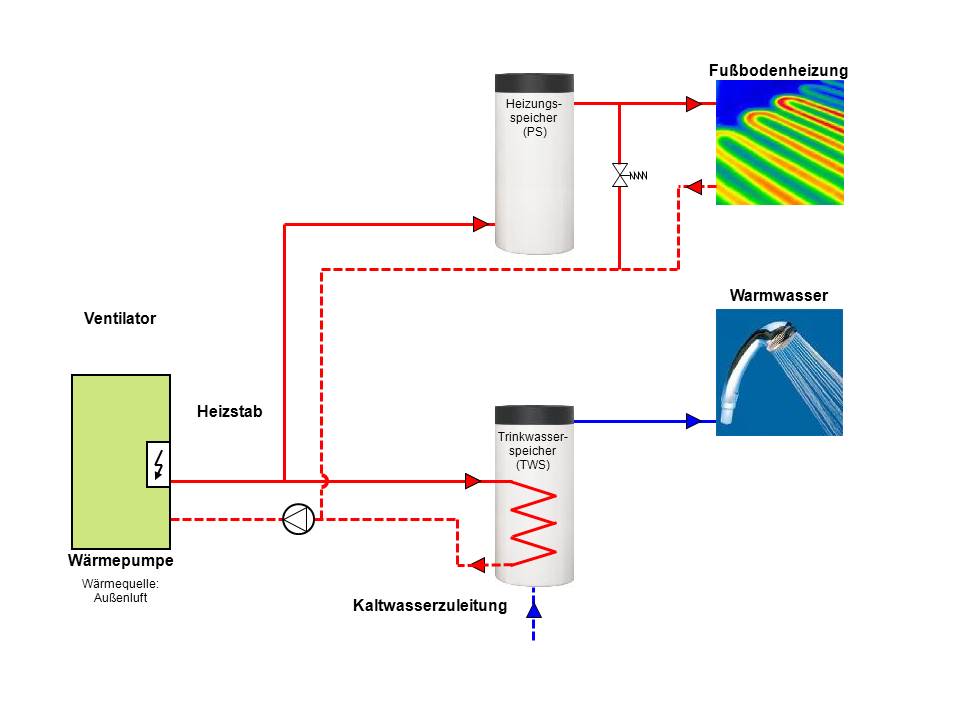

anlagenschema klicken Sie auf das Bild um die aktuellen Werte zu sehen

Energiebilanz und Arbeitszahlen:

2010

2011

2012

2013

2014

2015

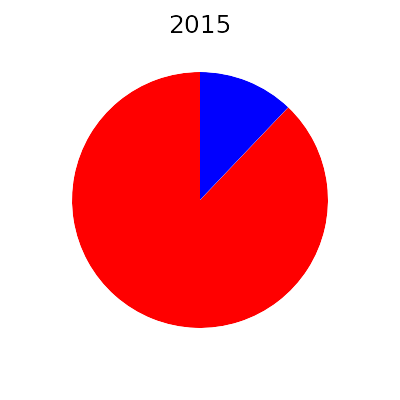

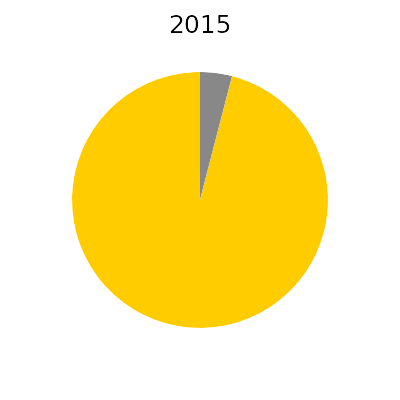

gelb Wärmepumpe (Verdichter & Steuerung) grau Ventilator schwarz Heizstab

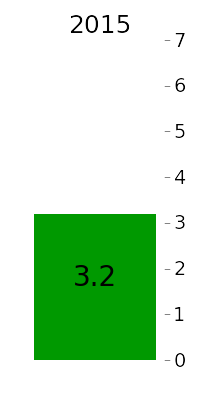

rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außenluft                           Heizkreis                          Ladekreis TWS
