  das Haus

Definitionen und Erläuterungen

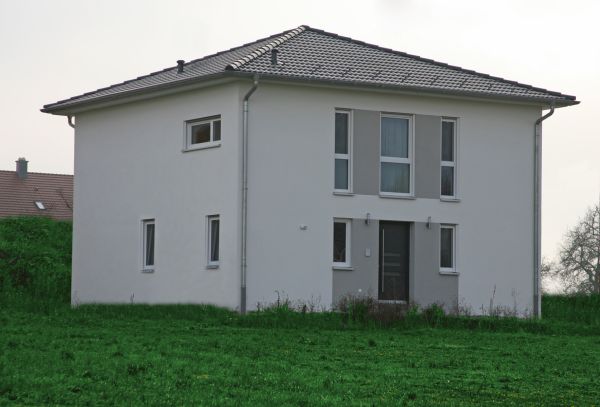

  Das Haus


  beheizte Wohnfläche:    127 m²

  Gebäudenutzfläche AN:  245 m²

  Heizwärmebedarf:          55 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:    3


  Die Heizanlage


  Heizleistung (A2/W35)*: 8 kW

  Wärmequelle:                Außenluft

  Wärmeverteilung:           Fußbodenheizung,
                                      Wandheizung und
                                      Handtuch-Radiator

  Anlagenbeschreibung



Die Wärmepumpe nutzt Außenluft als Wärmequelle. Das Gerät ist außerhalb des Gebäudes aufgestellt und dient sowohl zur Gebäudebeheizung als auch zur Trinkwassererwärmung. Im Vorlauf des Heizkreises ist ein Heizungsspeicher (200L) installiert. Die Beheizung der Räume erfolgt mittels Fußboden- und Wandheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Der im Bad installierte Handtuch-Heizkörper wird ebenfalls mit den geringen Heizkreistemperaturen betrieben. Der Trinkwasserspeicher (300L) wird von der Wärmepumpe über einen innenliegenden Rohrwärmetauscher beheizt. Im TWS-Ladekreis ist eine Standard-Pumpe eingesetzt, während im Heizungskreis eine Hocheffizienzpumpe verwendet wird.
Sowohl im Trinkwasser- als auch im Heizungsspeicher sind ergänzend elektrische Heizstäbe installiert.


Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,3 leicht über dem Durchschnittswert aller vermessenen Außenluft-Anlagen von 3,0.
Günstig auf die Effizienz dieser Wärmepumpenanlage wirken sich die mittleren Temperaturen im Heizkreis (31,5°C) und zur Beladung des Trinkwasserspeichers (44,5°C) aus, die beide rund 2K geringer als der jeweilige Durchschnittswert aller Anlagen sind. Nur 16% der bereitgestellten Wärme wird zur Trinkwassererwärmung genutzt, 84% wird zur Raumheizung benötigt.
Der Ventilator hat mit einem Anteil von 6,1% des Gesamtenergiebezuges der Wärmepumpe (ohne Heizstab) einen durchschnittlichen Elektroenergiebedarf.
Die Betriebszeit der Wärmepumpe liegt mit 2080 h/a im Mittelfeld. 0,5% der gesamten Wärmemenge wurde nicht von der Wärmepumpe sondern von den Heizstäben bereitgestellt (Durchschnitt 1,2%).



* ermittelt nach DIN EN 14511

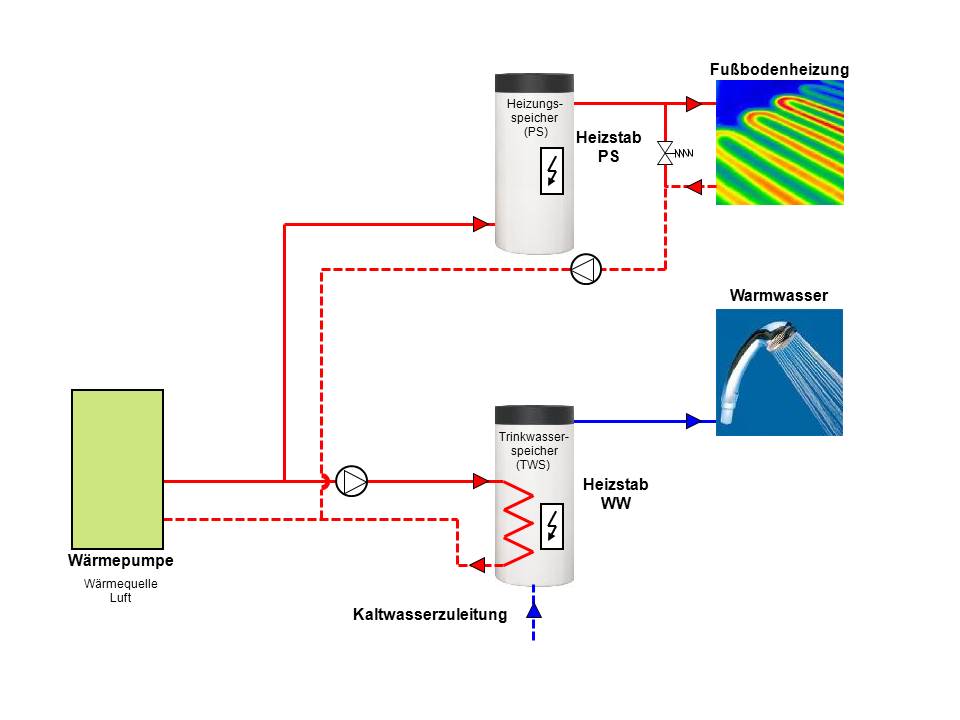

anlagenschema klicken Sie auf das Bild um die aktuellen Werte zu sehen

Energiebilanz und Arbeitszahlen:

2010

2011

2012

2013

2014

2015

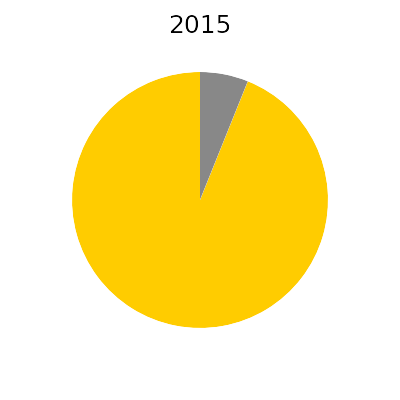

gelb Wärmepumpe (Verdichter & Steuerung) grau Ventilator schwarz Heizstäbe

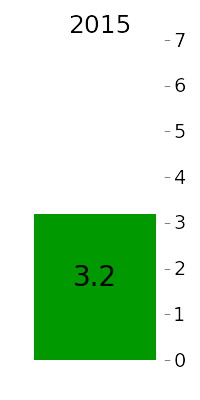

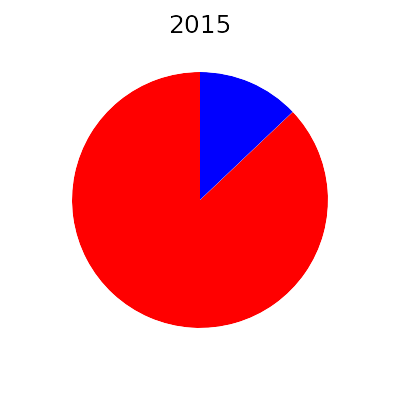

rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außenluft                           Heizkreis                           Ladekreis TWS
