  das Haus

Definitionen und Erläuterungen

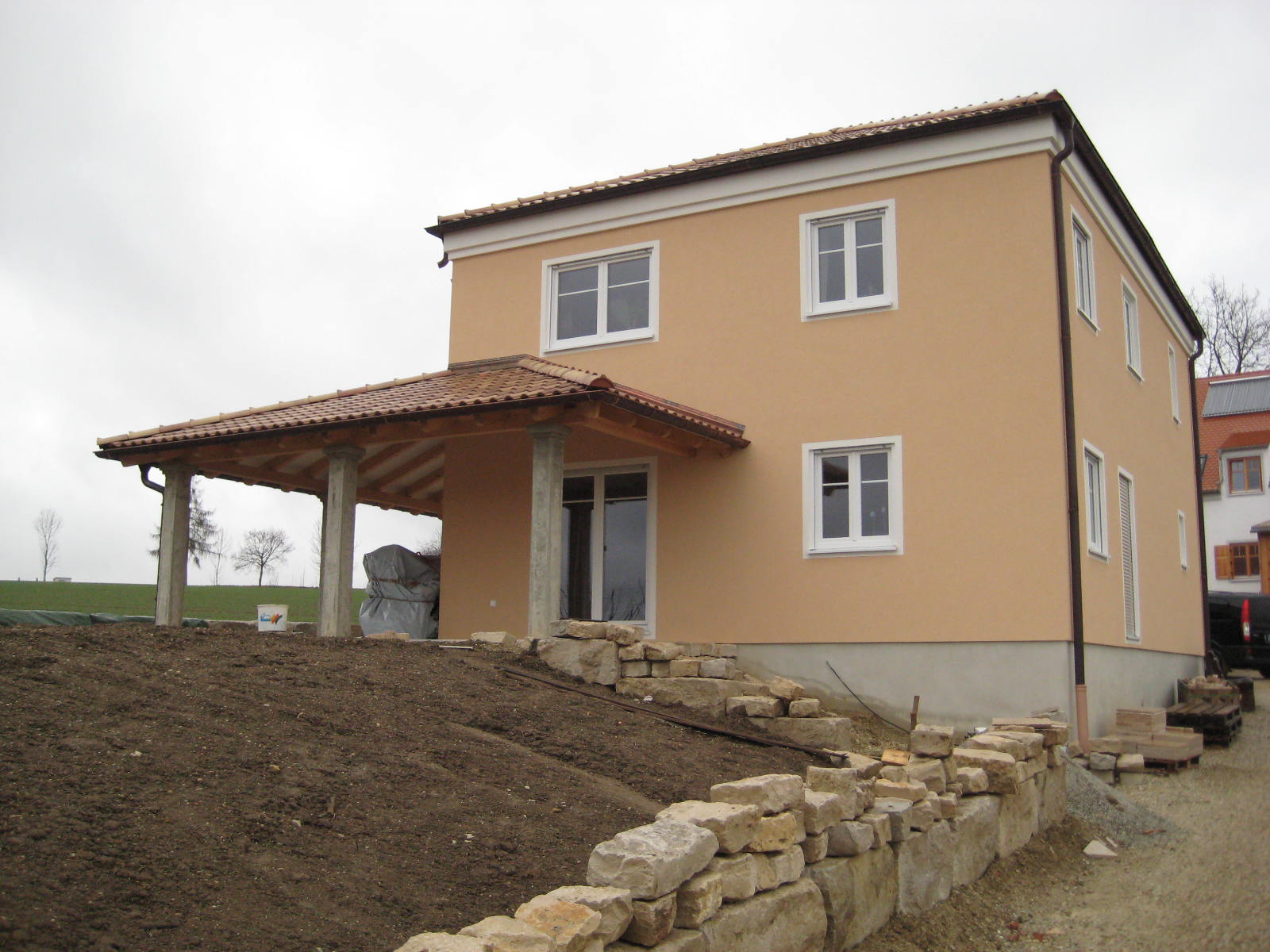

  Das Haus


  beheizte Wohnfläche:  145 m²

  Heizwärmebedarf:        47,6 kWh/(m²a)

  Anzahl der Bewohner:  2


  Die Heizanlage


  Heizleistung* (A2/W35): 8,4 kW

  Wärmequelle:               Außenluft

  Wärmeverteilung:          Fußbodenheizung

  Anlagenbeschreibung



Die Wärmepumpe nutzt Außenluft als Wärmequelle und ist im Gebäude aufgestellt. Das Gerät dient sowohl zur Gebäudebeheizung als auch zur Trinkwassererwärmung. Im Vorlauf des Heizkreises ist ein Heizungsspeicher (70L) installiert. Die Beheizung der Räume erfolgt mittels Fußbodenheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Der Trinkwasserspeicher (300L) wird von der Wärmepumpe über einen innenliegenden Rohrwärmetauscher beheizt. In der Wärmepumpe ist eine elektrische Zusatzheizung installiert.

  Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,2 leicht über dem Durchschnittswert der vermessenen Außenluft-Anlagen von 3,0.
Die mittleren Betriebstemperaturen im Heizkreis (32.5C) und zur Beladung des Trinkwasserspeichers (48C) spiegeln nahezu den jeweiligen Durchschnitt aller Anlagen wieder (33C bzw 47C).
Der Anteil der zur Trinkwassererwärmung genutzten Wärmemenge an der Gesamtwärmemenge beträgt 27% (Durchschnitt: 22%).
Die Betriebszeit der Wärmepumpe beträgt 1970h/a (Durchschnitt: 1700h/a). Ebenso hinsichtlich des Elektroenergiebedarfes des Ventilators liegt diese Anlagen im Mittelfeld: Anteil des Ventilators am Gesamtenergiebezug der Wärmepumpe (ohne Heizstab) beträgt 4,7% (Durchschnitt: 6%).
Der Heizstab war fast nie in Betrieb.



  *ermittelt nach EN 14511

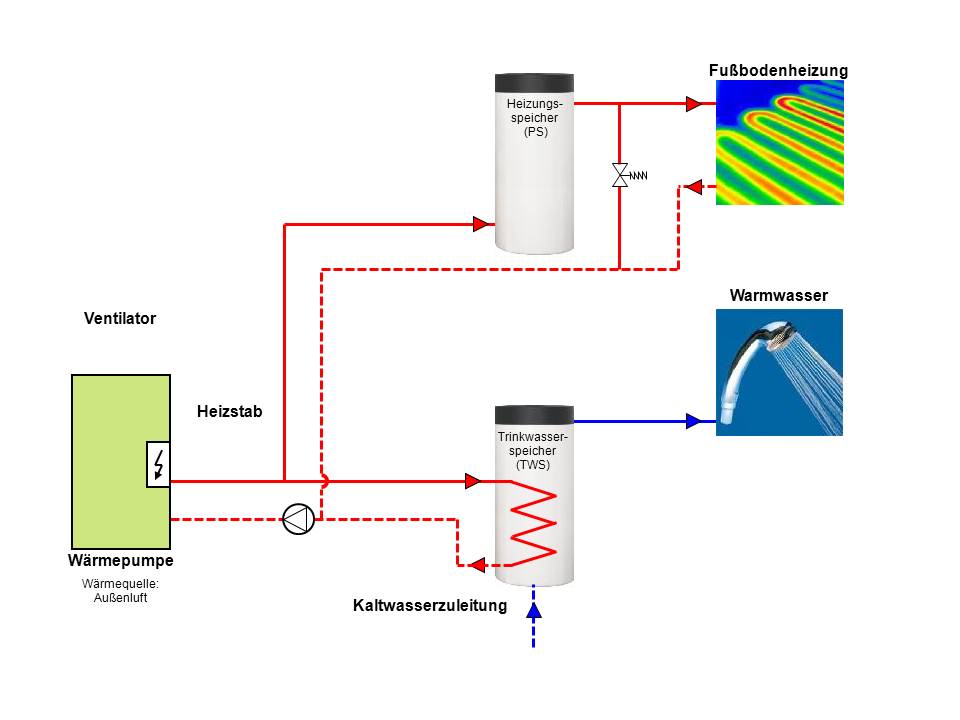

anlagenschema klicken Sie auf das Bild um die aktuellen Werte zu sehen

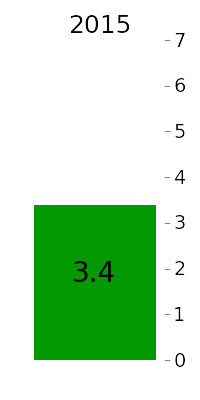

Energiebilanz und Arbeitszahlen:

2011

2012

2013

2014

2015

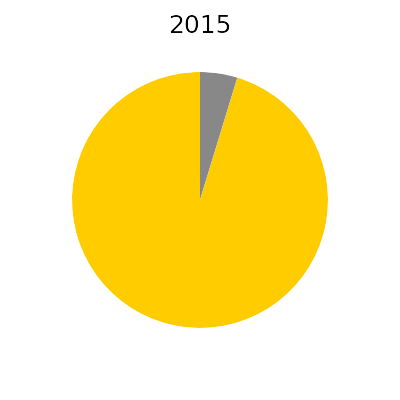

gelb Wärmepumpe (Verdichter & Steuerung) grau Ventilator schwarz Heizstab

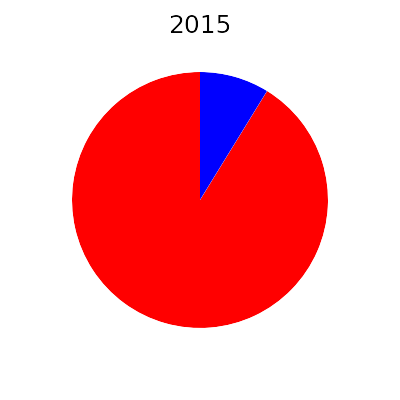

rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

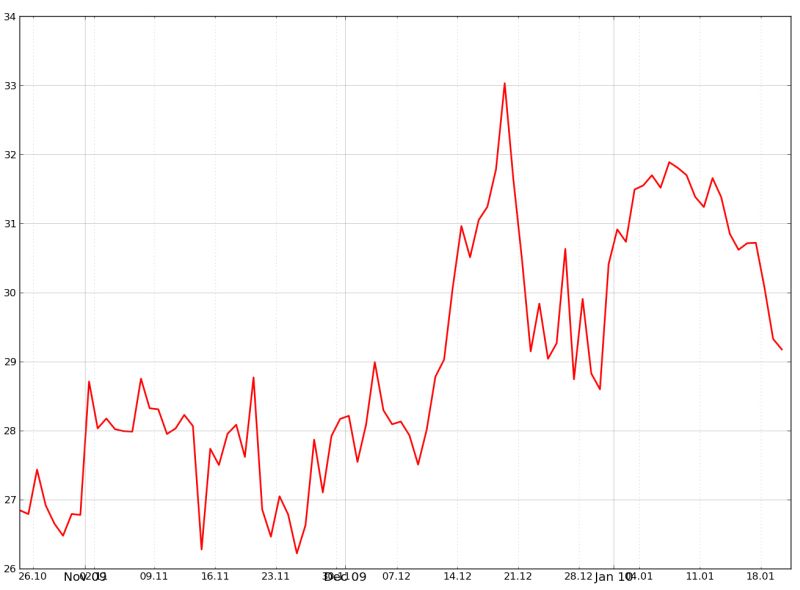

Mittlere Tagestemperaturen:

anlagenschema anlagenschema
Heizkreis                           Ladekreis TWS
