  das Haus

Definitionen und Erläuterungen

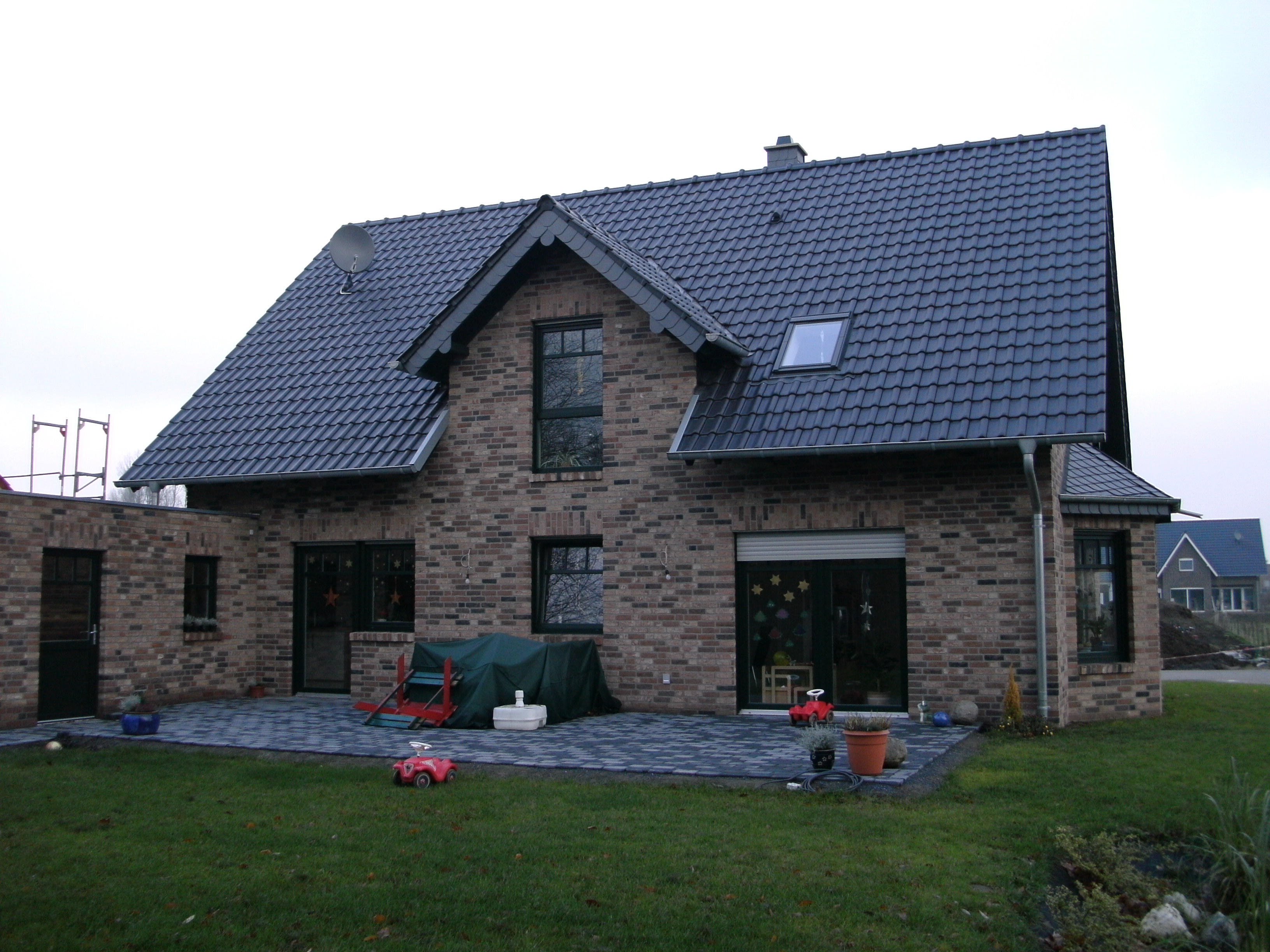

  Das Haus


  beheizte Wohnfläche:     185 m²

  Gebäudenutzfläche (AN): keine Angabe

  Heizwärmebedarf:           58 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:     4


  Die Heizanlage


  Heizleistung (A2/W35)*: 11 kW

  Wärmequelle:                Außenluft

  Wärmeverteilung:           Fußbodenheizung


  Anlagenbeschreibung


Die Heizungswärmepumpe nutzt Außenluft als Wärmequelle und ist außerhalb des Gebäudes aufgestellt. Die Beheizung der Räume erfolgt mittels Fußbodenheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Im Heizungskreis ist kein Pufferspeicher installiert.
Die Trinkwassererwärmung erfolgt mit einer zweiten Wärmepumpe (rund 1,5kW), dessen Kondensator direkt in dem Trinkwasserspeicher (300L) eingebaut ist. Auf der Wärmequellenseite ist diese Wärmepumpe an den Heizkreis angeschlossen.
In der Heizungswärmepumpe ist eine elektrische Reserveheizung eingebaut.

Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Jahresarbeitszahl dieser Wärmepumpen-anlage liegt mit 3,3 über dem Durchschnitt aller vermessenen Außenluft-Anlagen von 3,0.
Günstig auf die Effizienz der Heizungs-Wärmepumpe wirkt sich die mittlere Temperatur im Heizkreis (28,5C) aus, die rund 4,5K geringer als der Durchschnittswert aller Anlagen ist.
Die Heizungs-Wärmepumpe stellt rund der 3fache der Wärmemenge der Trinkwasser-Wärmepumpe bereit: Der Anteil der zur Trinkwassererwärmung genutzten Wärmemenge an der Gesamtwärmemenge beträgt 26% (Durchschnitt 22%).
Die Betriebszeiten der Heizungs-Wärmepumpe beträgt 1790h und die der Trinkwasser-Wärmepumpe 1790h.
Die Wärmequellenantriebe (Ventilator der Heizungs-Wärmepumpe und Pumpe der Trinkwasser-Wärmepumpe) haben zusammen mit einem Anteil von 2,4% am Gesamtenergiebezug der beiden Wärmepumpen (ohne Heizstab) einen geringen Elektroenergiebedarf (Durchschnitt 6,0%).
Der Heizstab der Heizungs-Wärmepumpe stellte 0,6% der gesamten Wärmemenge zur Verfügung (Durchschnitt 1,2%).



*ermittelt nach EN 14511

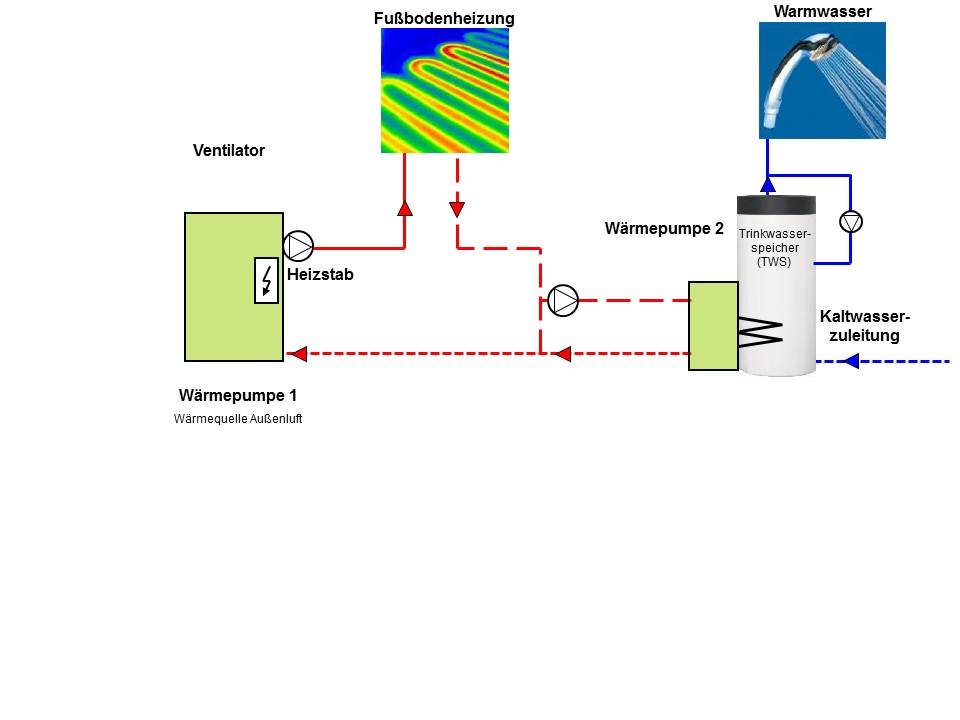

anlagenschema klicken Sie auf das Bild um die aktuelle Werte zu sehen

Energiebilanz und Arbeitszahlen:

2009

2010

2011

2012

2013

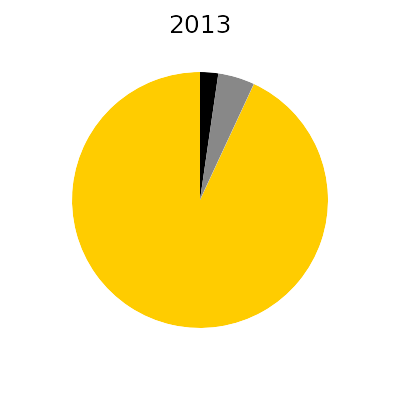

gelb Verdichter & Steuerung (WP1 & WP2) grau Ventilator & Quellenpumpe WP2

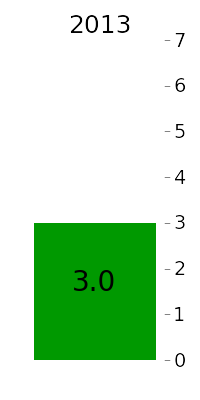

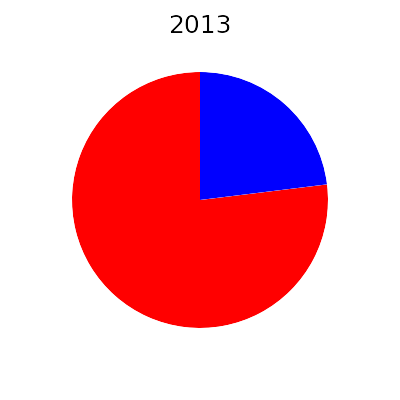

schwarz Heizstab rot Heizung blau Warmwasser gruen Arbeitszahl
strom average energie average AZ average
klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außentemperatur               Heizkreis                           Wärmequelle WP2
