  das Haus

Definitionen und Erläuterungen

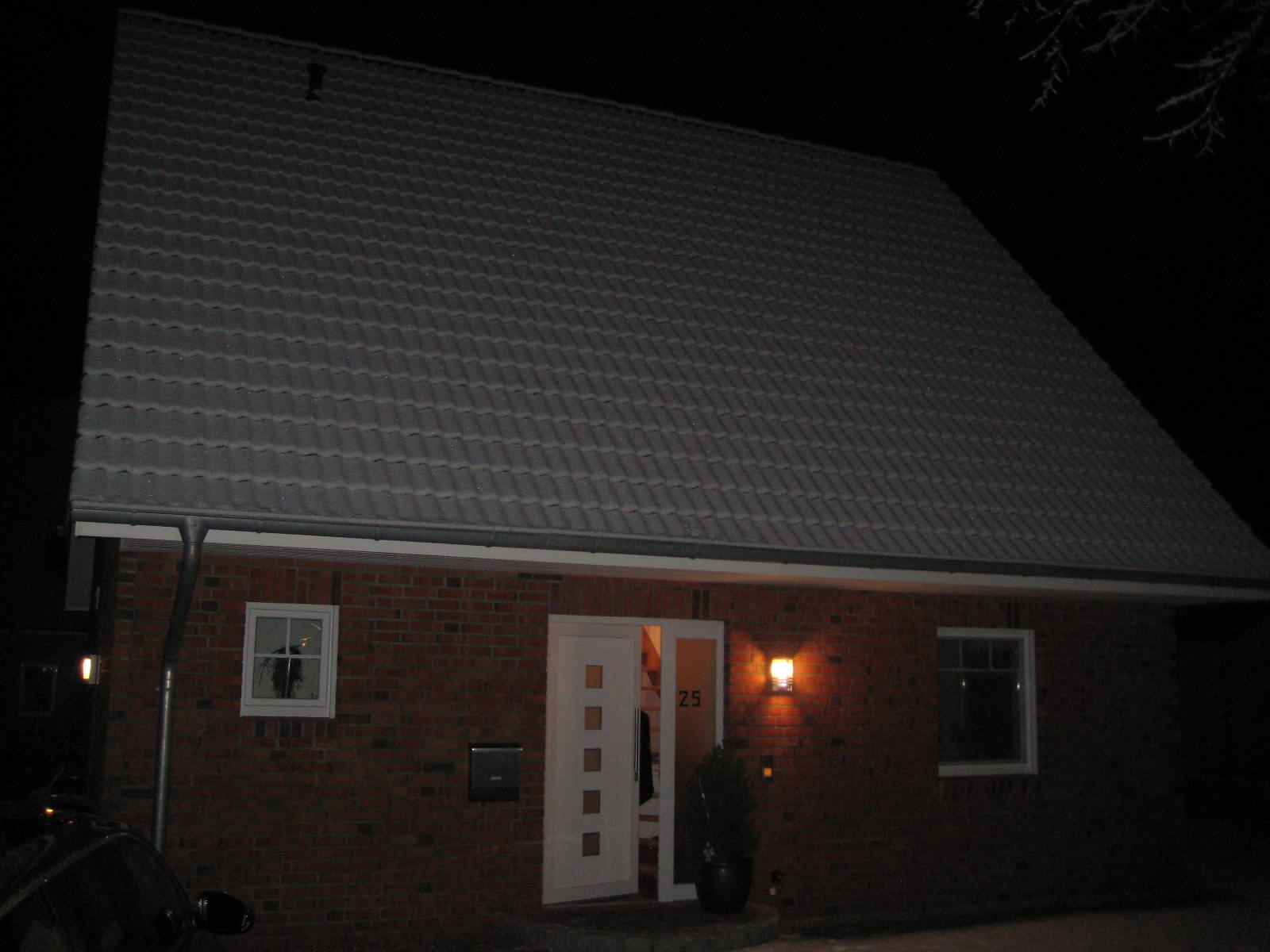

  Das Haus


  beheizte Wohnfläche:      108 m²

  Gebäudenutzfläche (AN): 159 m²

  Heizwärmebedarf:            53 kWh/(m²a)
  (bezogen auf AN)

  Anzahl der Bewohner:      2


  Die Heizanlage


  Heizleistung (A2/W35)*: 8 kW

  Wärmequelle:                Außenluft
                                      und Raumluft

  Wärmeverteilung:           Fußbodenheizung


  Anlagenbeschreibung



Die Heizungswärmepumpe nutzt Außenluft als Wärmequelle und ist außerhalb des Gebäudes aufgestellt. Die Beheizung der Räume erfolgt mittels Fußbodenheizungen, wodurch nur geringe Heizkreistemperaturen erforderlich sind. Im Heizungskreis ist ein Pufferspeicher (200L) in Parallelschaltung installiert.
Die Trinkwassererwärmung erfolgt mit einer zweiten Wärmepumpe (rund 1,5kW Heizleistung), dessen Kondensator direkt in dem Trinkwasserspeicher (300L) eingebaut ist. Als Wärmequelle nutzt diese Wärmepumpe Raumluft des Aufstellungs-raumes. Die Verwendung von Raumluft als Wärmequelle schafft aufgrund der höheren Lufttemperaturen gegenüber Außenluft-temperaturen bessere Voraussetzungen für die Effizienz dieser Wärmepumpe. Es ist aber zu bedenken, dass die Nutzung (und damit Abkühlung) der Raumluft - je nach Ankopplung des Aufstellungsraumes an die beheizten Räumen - zu einem erhöhten Heizwärmebedarf und damit steigendem Elektroenergiebedarf führen könnte.
In der Heizungswärmepumpe ebenso wie im Trinkwasserspeicher ist jeweils eine elektrische Reserveheizung eingebaut.



  Ergebnisbeschreibung




Zeitraum Juli 2011 bis Juni 2012:

Die Gesamt-Jahresarbeitszahl dieser Anlage mit 2 Wärmepumpen liegt mit 3,5 deutlich über dem Durchschnittswert der vermessenen Außenluft-Anlagen von 3,0.
Günstig auf die Effizienz der Heizungswärmepumpe wirkt sich die mittlere Wärmesenkentemperatur von 28,5C aus, die rund 4,5K geringer als die durchschnittliche Betriebstemperatur im Heizbetrieb aller Anlagen ist.
Die Heizungs-Wärmepumpe stellt rund das 3fache der Wärmemenge der Trinkwasser-Wärmepumpe bereit: Der Anteil der zur Trinkwassererwärmung genutzten Wärmemenge an der Gesamtwärmemenge beträgt 23% und entspricht damit nahezu dem Durchschnittswert aller Anlagen.
Die Betriebszeit der Heizungswärmepumpe liegt bei 1070h/a und die der Trinkwasser-Wärmepumpe bei 1220h/a. Der Heizstab der Heizungswärmepumpe ist fast nie in Betrieb und stellt nur 0,1% der gesamten Wärmemenge zur Verfügung (Durchschnitt 1,2%).



  *ermittelt nach EN 14511

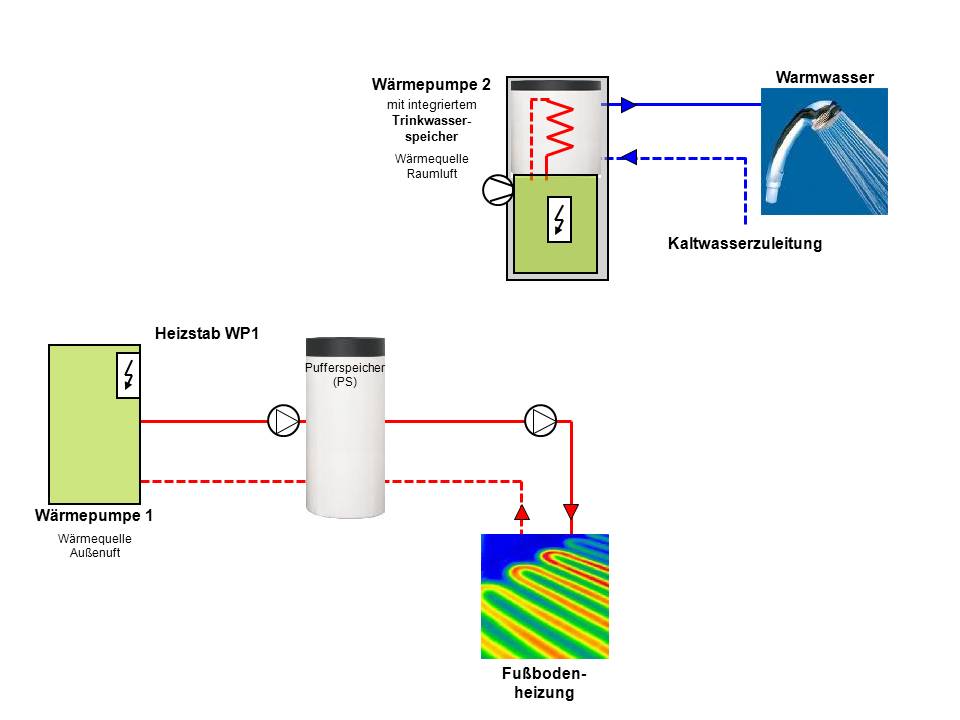

anlagenschema Klicken Sie auf das Bild um die aktuellen Werte zu sehen

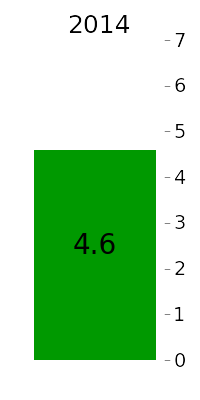

Energiebilanz und Arbeitszahlen:

2010

2011

2012

2013

gelb WP1 (Heizung): Verdichter, Steuerung & Ventilator schwarz Heizstab WP1
grau WP2 (Warmwasser): Verdichter, Steuerung, Heizstab & Ventilator

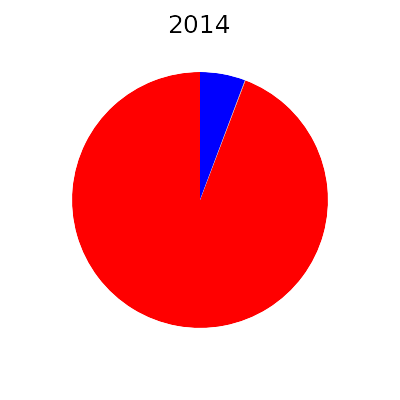

rot Heizung blau Warmwasser gruen AZ
strom average energie average AZ average
Klicken Sie auf die Grafiken um die Monatswerte zu sehen

Mittlere Tagestemperaturen:

anlagenschema anlagenschema anlagenschema Außenluft                           Heizkreis                         Trinkwasser
